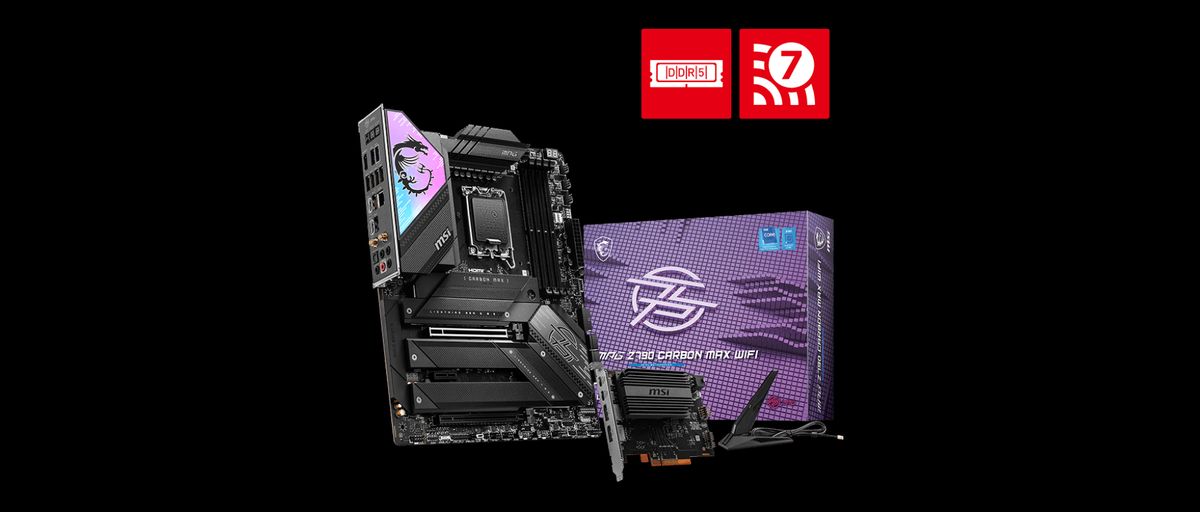

مادربرد MSI Z790 Carbon Max WIFI با داشتن کارت افزودنی PD1000W، شناخته شده به عنوان MS-4489، که یک کارت PCIe 4.0 x4 است، متمایز می‌شود.این کارت ویژه دارای دو پورت USB4 است، که یکی از این پورت‌ها قابلیت ارائه خروجی برق تا 100 وات را دارد.
به گزارش تکناک ،وب‌سایت Benchlife موفق به دریافت این مادربرد و کارت PCIe MS-4489 برای آزمایش شده است که در ادامه این مطلب نتایج این بررسی را مرور می‌کنیم.
کارت USB4 علاوه بر ارائه عملکرد بالا در پردازش داده‌ها، امکان انتقال داده‌ها، برق و دیگر عملکردها را از طریق یک کابل واحد فراهم می‌کند. با اینکه USB4 هنوز به قدری رایج نشده است که به طور معمول در پنل I/O پشتی دیده شود، انتظار می‌رود که در آینده به یک استاندارد عمومی تبدیل شود.
اینکه چنین کارت افزودنی در قالب یک بسته یکپارچه ارائه می‌شود، بسیار نادر است. این ویژگی به دلایل مختلفی از جمله عملکرد برتر و کارایی آن، اهمیت دارد.
این کارت از کنترلر اصلی ASMedia ASM4242 به همراه کنترلرهای جانبی ASM2464PD و ASM2464PDX استفاده می‌کند. کنترلر ASM4242 نسل اول ASMedia برای رابط PCIe 4.0 طراحی شده است و پهنای باند داده تا 64 گیگابیت بر ثانیه را فراهم می‌کند و از پروتکل‌های تونل PCIe، USB، DisplayPort و رابط میزبان پشتیبانی می‌کند. پورت‌های نوع C از طریق USB4 و Thunderbolt3 عمل می‌کنند و تمامی عملکردهای آن را پشتیبانی می‌کنند.
این کنترلر قادر است خروجی تا 100 وات را در پورت اصلی و 27 وات دیگر در پورت ثانویه فراهم کند. 100 وات برای شارژ دستگاه‌های پر مصرفی همچون دستگاه‌های دستی، تلفن‌ها و لپتاپ‌ها که با پروتکل USB-PD کار می‌کنند، کافی است. همچنین قادر است خروجی ویدئو/صدا و برق را به مانیتور USB نسخه C ارائه دهد.
هر دو پورت نوع C سرعت انتقال 40 گیگابیت بر ثانیه را فراهم می‌کنند و حالت DisplayPort را پشتیبانی می‌کنند. علاوه بر این، دو ورودی DisplayPort اختصاصی برای حالت DP از طریق USB نسخه C وجود دارد. با استفاده از این کارت و دستگاه‌ها و درایوهای ذخیره‌سازی دارای USB4، تجربه انتقال داده بسیار بالاتر و عملکرد نوع C تکی خواهید داشت. با این حال، همه دستگاه‌ها و کابل‌های نوع C یکسان نیستند و سیستم نامگذاری به طور دقیق کمکی نمی‌کند.
01
از 03چه چیزی باعث می شود MS-4489 کار کند؟
اگرچه این کارت یک کارت PCIe 4.0 x8 است، اما به علت داشتن خروجی برق 100 وات در پورت اصلی، این کارت نیاز به تغذیه برق اضافی دارد. زمانی که هر دو پورت نوع C با استفاده از خروجی‌های برق خود استفاده می‌شوند، کارت MS-4489 نیاز به بیشتر از آنچه می‌تواند از این رابط دریافت کند دارد. بنابراین، کارت از یک پیچ تغذیه 6 پین PCIe برق می‌گیرد تا برای آن تغذیه برق کافی را فراهم کند.
برای اجرای بی‌نقص این کارت، نیاز به مادربردی با یک کانکتور کارت USB4 (که در مادربردهای MSI با علامت ‘JTBT_U4_1’ مشخص شده است) و USB 2.0 از طریق اتصال هدر داخلی برای سیگنال‌های کنترلی است. نیاز به کانکتور USB4 تعداد مادربردهای سازگار را محدود می‌کند زیرا این کارت به صورت جداگانه عرضه نمی‌شود. برای گفتن این که آیا کارت به صورت جداگانه به فروش می‌رسد یا خیر هنوز زود است، زیرا MSI هنوز قیمت‌ها را فاش نکرده است. از آنجا که MSI Z790 Carbon Max WIFI شامل هدر مورد نیاز است، منطقی است که این کارت به صورت بسته‌بندی همراه با آن عرضه شود.
کنترلرهای ASM2464PD و ASM2464PDX روی کارت MS-4489 به منظور استفاده با دستگاه‌های خارجی طراحی شده‌اند. چیپ با پسوند ‘PD’ برای ذخیره‌سازی خارجی PCIe NVMe ساخته شده است، در حالی که PDX برای برنامه‌های مختلف خارجی PCIe مانند کارت‌های گرافیک خارجی است. این کنترلرهای جانبی از طریق چیپ ASM4242 کار می‌کنند و یک بسته پشتیبانی کامل را ارائه می‌دهند. Benchlife دارای آداپتورهای مورد نیاز برای تست عملکرد ذخیره‌سازی بود، از جمله یک آداپتور PCIe 4.0 NVMe به USB4 با چیپ ASM2464 PD مشابه، و به همین دلیل، این یک ترگیب کامل است تا بهترین سرعت ممکن انتقال داده‌ها را نشان دهد.
02
از 03نتایج عملکرد USB4
برای تست ظرفیت انتقال داده، درایو NVMe Kingston KC3000 با ظرفیت 1 ترابایت با چندین ویژگی نصب شده است – یک آداپتور M.2 به نسخه C با استفاده از کنترلر ASM2464PD که از ASMedia قرض گرفته شده و در حالت USB4 با سرعت 40 گیگابیت بر ثانیه و در USB 3.2 نسل 2×2 (20 گیگابیت بر ثانیه) استفاده می‌شود، و قاب NVMe M.2 Silverstone MS12 که از کنترلر USB 3.1 نسل 1 ASM2364 استفاده می‌کند، همه به همراه داک بازی Seagate FireCuda (که از کنترلر Thunderbolt 3 Intel JHL7740 استفاده می‌کند) ترکیب شده‌اند.
از آنجایی که فقط یک گزینه کنترلر در بازار وجود دارد، ASM2464PD عملکرد بهتری را ارائه می‌دهد. سؤال این است: این به چه اندازه است؟ Benchlife چندین آزمایش انجام داد، اما به طور خلاصه، KC3000 از طریق آداپتور M.2 به USB Type-C با استفاده از کنترلر ASM2464PD سرعت بالاتری نسبت به سایر خروجی‌های اتصال خارجی داشت. همچنین شامل عملکرد PCIe 4.0 از طریق درگاه M2 است تا عملکرد کلی ذخیره سازی را نشان دهد.
در آزمون متوالی CrystalDiskMark با QD8، این کارت سرعت خواندن 3549.74 مگابایت بر ثانیه و سرعت نوشتن 3691.01 مگابایت بر ثانیه را ارائه می‌دهد. همچنین، در آزمون متوالی Sequential 128K Q32T1، سرعت خواندن 3714.18 مگابایت بر ثانیه و سرعت نوشتن به میزان 3578.91 مگابایت بر ثانیه به دست آمد.
این تفاوت بزرگ تقریباً 27.78٪ و 28.28٪ در عملکرد خواندن/نوشتن نسبت به عملکرد Thunderbolt 3 از طریق FireCuda و در مقایسه با عملکرد آداپتور ASM از طریق حالت USB 3.2 نسل 2×2 (20 گیگابیت بر ثانیه) با تونل اجرا می‌شود، حتی بیشتر است.
03
از 03محفظه های USB4 برای درایوهای M2 NVMe کجا هستند؟
این کنترلر USB4 نسل اول است، اما تعدادی از محفظه‌های M.2 به USB4 با استفاده از کنترلر ASM2464PD وجود ندارند، به جز شاید محفظه USB4 مدل Zikedrive. با این حال، یک گزینه ارائه پهنای باند 40 گیگابیت بر ثانیه از طریق نوع C توسط کارت افزودنی است. MS-4489 یک گزینه کارت PCIe مستقل به دلیل نیاز هدر ذکر شده در بالا نیست.
قیمت این مادربورد در این زمان هنوز در دسترس نیست. احتمالاً قیمت آن بالاتر از MSI MPG Z790 Carbon WiFi خواهد بود که در حال حاضر 440 دلار است. به طور واقع بینانه، افزودن کارت هزینه اضافی خواهد داشت. بنابراین این وظیفه MSI است که بفهمد می‌خواهد این مادربرد چقدر در دسترس باشد.
با این حال، ما در حال پیشرفت هستیم – و در حالی که کنترلرها به خوبی پیشرفت می‌کنند، شاید USB-IF توانایی تنظیم پروتکل‌های نامگذاری نوع C را داشته باشد.
