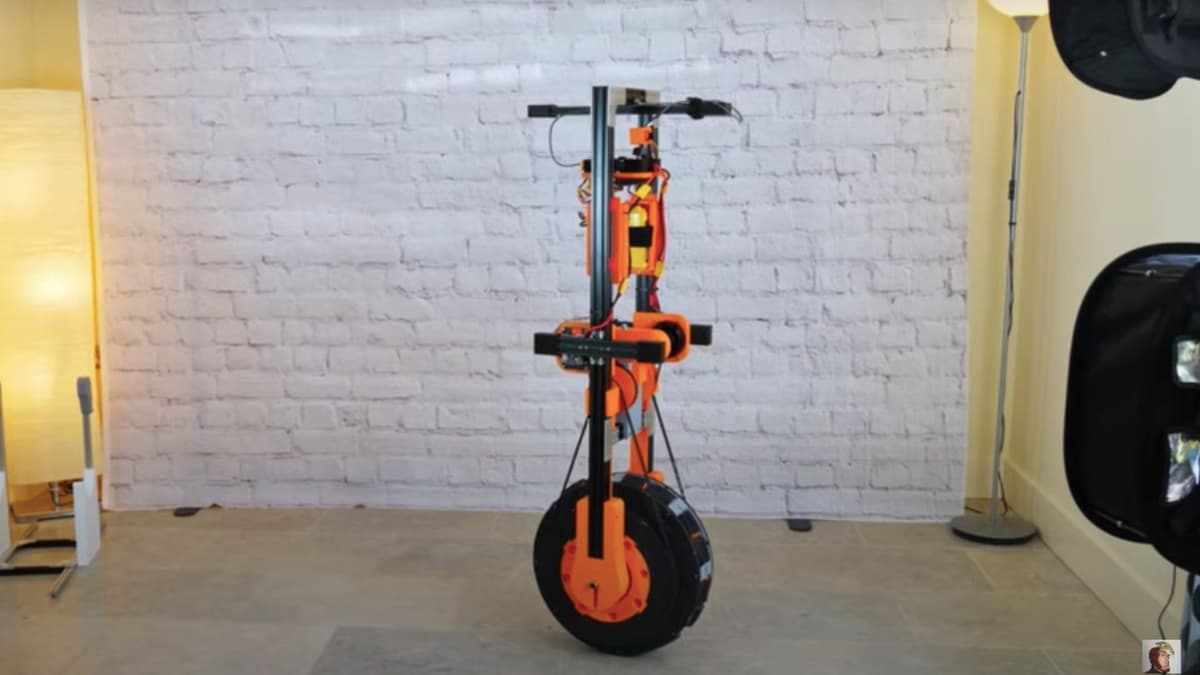

یک یوتیوبر خلاق به نام جیمز بروتون، موفق به ساخت یک ربات تک چرخ هوشمند با تعادل بالا با استفاده از قطعات چاپ سه‌بعدی شد.
به گزارش تکناک، این ربات با بهره‌گیری از یک چرخ همه‌جهته و دو موتور پیشرفته، می‌تواند در جای خود بایستد و تعادل خود را در دو جهت حفظ کند.
01
از 04عملکرد چرخ همه‌جهته

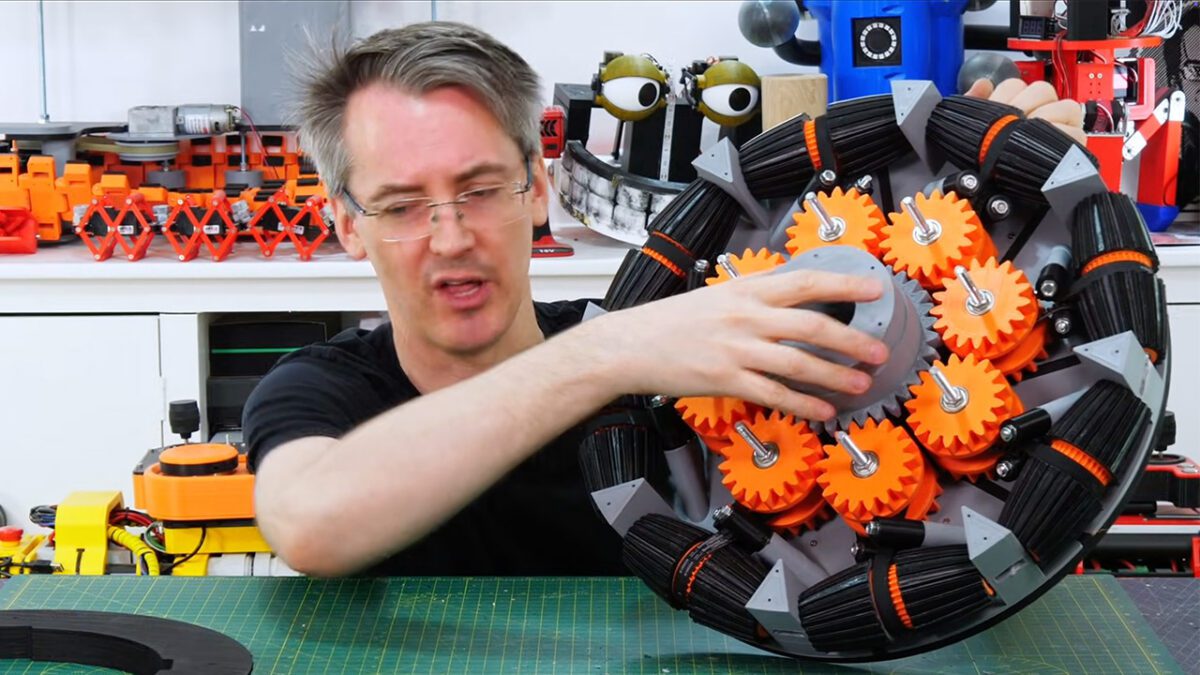

بروتون در توضیح ساختار این ربات گفت: «من برای این ربات، چرخ جدیدی ساختم که قابلیت حرکت در دو جهت را دارد. این یک چرخ همه‌جهته است و چرخ‌های کوچک اطراف آن دارای موتور هستند تا بتواند به صورت جانبی نیز حرکت کند.»
موتور اول، چرخ اصلی را به جلو و عقب می‌چرخاند و وظیفه حفظ تعادل در راستای جلو-عقب را بر عهده دارد. موتور دوم، چرخ‌های کوچک کناری را در جهت عمود به حرکت درمی‌آورد تا تعادل جانبی نیز حفظ شود.
02
از 04سیستم انتقال نیروی ربات تک چرخ
موتور دوم از طریق یک سیستم تسمه و پولی، نیرو را به چرخ‌های کناری منتقل می‌کند. بروتون این سیستم را برای حفظ تنش مناسب تسمه و حفظ شکل دایره‌ای چرخ، با دقت بالا طراحی کرده است. به گفته او، چرخ جدید حدود ۱۸ اینچ (حدود ۴۶۰ میلی‌متر) قطر دارد و نسبت به نمونه‌های پیشین بزرگ‌تر است.
03
از 04کنترل با برد Teensy 4.0 و حسگر IMU
این ربات با برد Teensy 4.0 کنترل می‌شود و از حسگر IMU (واحد اندازه‌گیری اینرسی) برای تشخیص حرکات استفاده می‌کند. ارتباط بین برد کنترل و موتورها از طریق پروتکل CAN bus انجام می‌شود و انرژی مورد نیاز آن توسط باتری‌های لیتیومی قدرتمند مخصوص رباتیک تأمین می‌گردد.
04
از 04تعادل ربات تک چرخ به لطف جرم و ابعاد بیشتر
بروتون توضیح داد که هرچه یک جسم بزرگ‌تر و سنگین‌تر باشد، راحت‌تر تعادل خود را حفظ می‌کند. به این دلیل که اینرسی آن بیشتر است، حرکت آن کندتر می‌شود و در نتیجه دیرتر می‌افتد. این موضوع مثل نگه داشتن یک چوب بلند روی دست می‌باشد، که کنترل آن آسان‌تر از یک خودکار کوچک است.
این پروژه نیز مانند بسیاری از پروژه‌های خلاقانه بروتون، با استفاده از منابع متن‌باز ساخته شده و مراحل توسعه آن در کانال یوتیوب وی به اشتراک گذاشته شده است.
