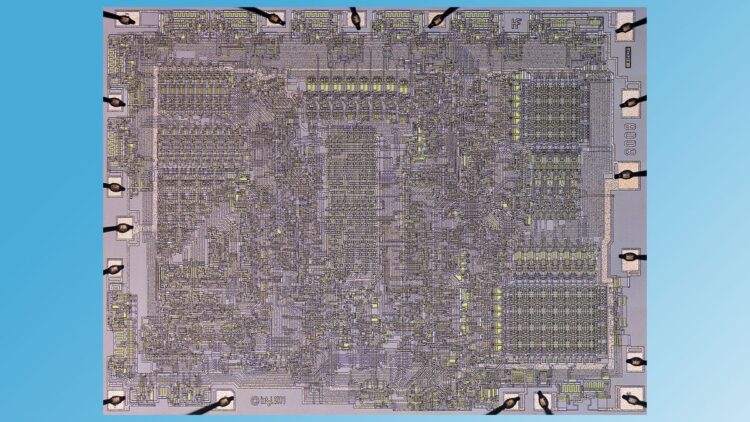

تصویر میکروسکوپی هسته پردازنده اینتل ۸۰۰۸ به کمک ۲۱۶ عکس به‌هم‌چسبیده، نمای کاملی از ALU و ثبات‌ها و گذرگاه داده ارائه می‌کند.
به گزارش تکناک، در اقدامی که تاریخ محاسبات را با جزئیاتی بی‌سابقه به تصویر می‌کشد، یکی از مجموعه‌داران پردازنده شناخته‌شده با نام مستعار CPU Duke، موفق شده است با اتصال دقیق ۲۱۶ تصویر میکروسکوپی مجزا، نمایی کامل و بسیار باکیفیت از هسته پردازنده اینتل ۸۰۰۸ تهیه کند. این تصویر نگاهی کم‌نظیر به ساختار داخلی یکی از پردازنده‌های مهم تاریخ فراهم می‌کند.
پردازنده اینتل ۸۰۰۸ که آوریل ۱۹۷۲ عرضه شد، نقطه عطف مهمی در صنعت نیمه‌هادی‌ها به شمار می‌رود. این تراشه را همان تیم طراح پردازنده انقلابی i4004 ساخت و عنوان اولین ریزپردازنده ۸ بیتی جهان را ازآنِ خود و راه را برای توسعه کامپیوترهای شخصی هموار کرد. نمونه‌ای که در این پروژه بررسی شده، با فرایند ۱۰ میکرومتری PMOS در کارخانه مونتاژ اینتل در باربادوس تولید شده بود.
تامزهاردور می‌نویسد که این پروژه با اهدای تراشه i8008 به‌وسیله موزه کامپیوتر «اِنتِر تِکنیک‌ولت» در سوئیس آغاز شد. فرایند آشکارسازی هسته سیلیکونی با روشی انجام شد که می‌توان آن را «شکنجه سیلیکون» نامید. ابتدا پایه‌های پردازنده صاف شد و سپس تراشه تا دمای حدود ۶۰۰ درجه سانتی‌گراد حرارت دید تا پوشش محافظ (درپوش) آن با استفاده از ابزاری ساده جدا شود.

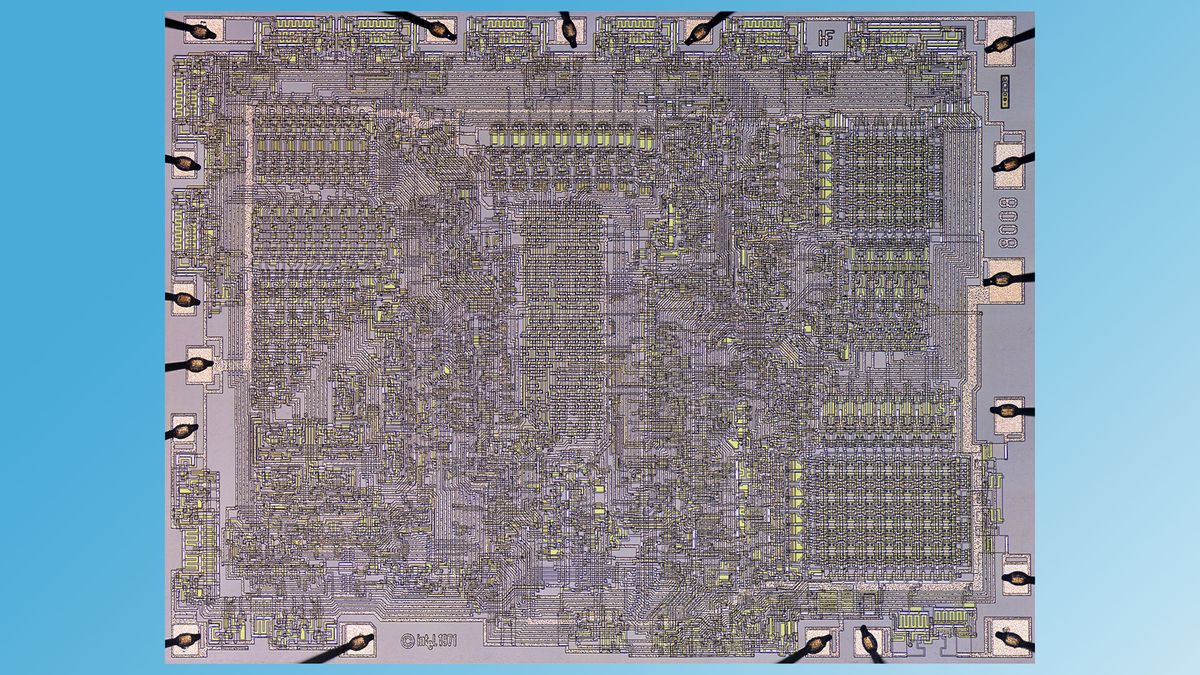

پس‌از نمایان‌شدن هسته، مراحل تصویربرداری آغاز شد. ابتدا تصاویر ماکرو برای داشتن نمایی کلی ثبت و سپس با استفاده از استریومیکروسکوپ حرفه‌ای، جزئیات بیشتری ضبط شد؛ اما شاهکار نهایی حاصل ثبت و تراز و اتصال دقیق ۲۱۶ تصویر میکروسکوپی مجزا بود که تصویری یکپارچه و با وضوح خیره‌کننده را خلق کرد.
تصویر نهایی جزئیات شگفت‌انگیزی را فاش می‌کند. علائم حک‌شده روی تراشه مانند «Intel 1971» و «8008» و حروف «HF» به‌وضوح مشهود هستند. حروف «HF» ادای احترامی به هال فرینی (Hal Feeney)، یکی از اعضای اصلی تیم طراحی این پردازنده است.
به گفته CPU Duke، با توجه به فناوری ساخت ۱۰ میکرومتری، ساختارهای تراشه آن‌قدر درشت هستند که حتی با میکروسکوپ نوری نیز مشاهده‌‌کردنی‌اند. در تصاویر نزدیک‌تر، لایه‌های مختلف مانند پلی‌سیلیکون نیمه‌رسانا (به رنگ سبز تیره) و بخش‌های نارسانا (سبز روشن) تشخیص‌پذیر هستند.

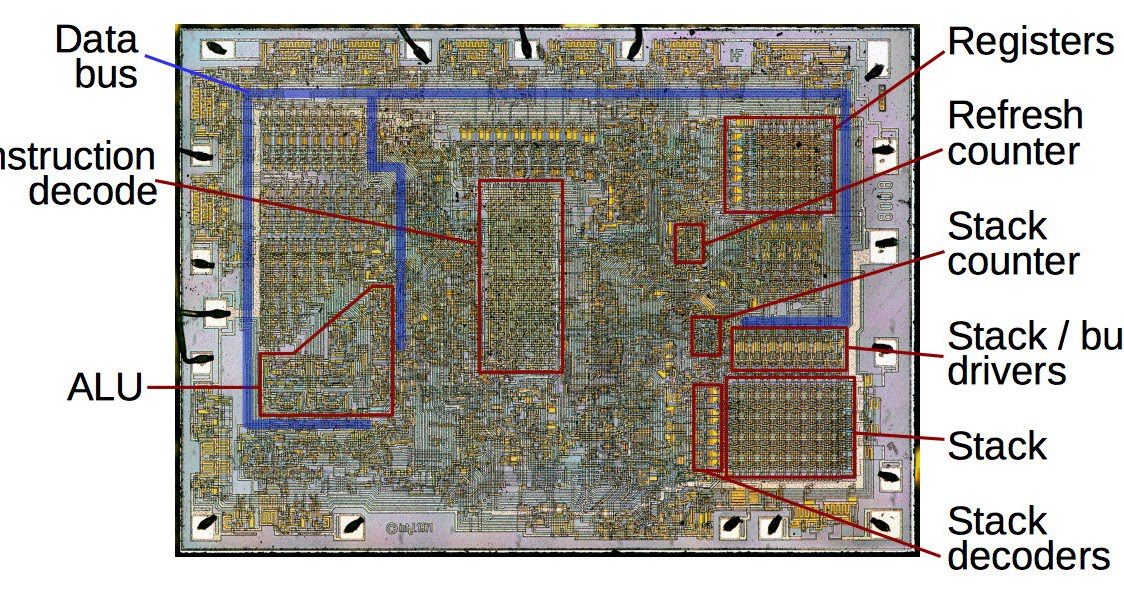

اگرچه این تصویر به‌خودی‌خود دستاورد فنی است، برای درک عملکرد هر بخش، می‌توان از تحلیل‌های پیشین مورخان کامپیوتر مانند کن شیریف (Ken Shirriff) استفاده کرد. تحلیل‌های او به‌عنوان نقشه راه عمل و به شناسایی بخش‌های مختلف این هسته، ازجمله واحد منطق و محاسبه (ALU) و ثبات‌ها و گذرگاه داده، کمک می‌کند.
